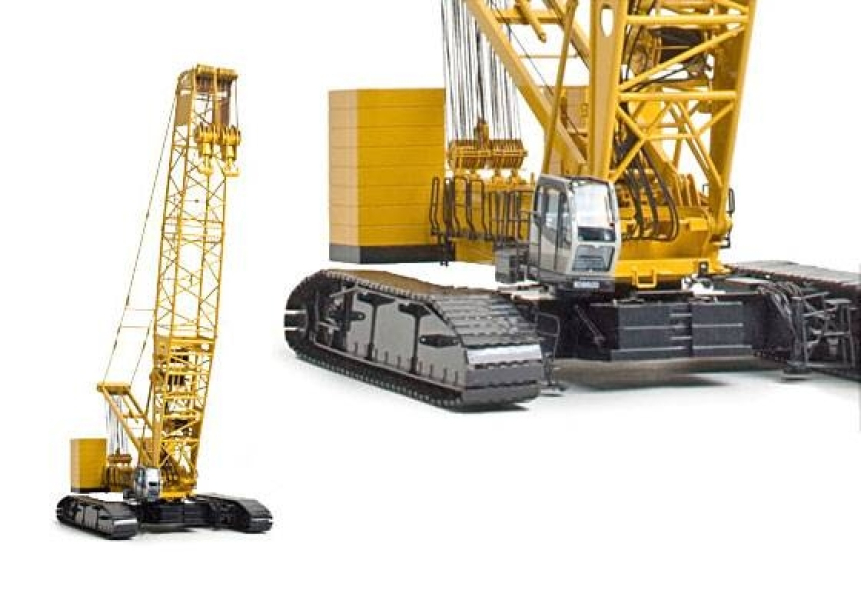

Spesifikasi SL6000S Crane Kobelco Cocok Untuk Proyek Besar

Model:

Mesin Diesel Hino E13c-Wy

Jenis:

Air-Cooled, Injeksi Bahan Bakar Langsung, Dengan Turbocharger

Level Knalpot Setara Dengan Nrmm (Eropa) Stage Iii B /
Tingkat Interim Epa As 4.

Perpindahan:

12.913 Liter

Nilai Daya:

320 Kw/2.000 Mnt-1 (Daya Maks: 330 Kw/1.800 Mnt-1)

Maks. Torsi:

1.930 N•M/1.300 Mnt-1

Sistem Pendingin:

Air-Cooled

Tenaga Awal:

24 V/6 kW

Radiator:

Inti Tipe Bergelombang, Dikontrol Secara Termostatik

Pembersih Udara:

Tipe Kering Dengan Elemen Kertas Yang Dapat Diganti

Throttle:

Throttle Tangan Tipe Pegangan Putar, Digerakkan Secara Elektrik

Filter Bahan Bakar:

Elemen Kertas Yang Dapat Diganti Dengan Pemisah Air.

Baterai:

Dua Baterai Berkapasitas 12v X 136ah/5hr, Paralel
Terhubung.

Kapasitas Tangki Bahan Bakar:

600 Liter

Kontrol:

Sistem kontrol hidraulik aliran penuh untuk variabel tak terbatas tekanan ke semua derek, dorong dan ayun.
Kontrol merespons sentuhan secara instan, memberikan operasi fungsi yang mulus.

Pendinginan:

Penukar panas oli-ke-udara (tipe pelat-sirip)

Filtrasi:

Jenis aliran penuh dan bypass dengan elemen yang dapat diganti

Maks. tekanan katup pelepas:

32,0 MPa {326 kgf/cm2}

Kapasitas Tangki Hidrolik:

710 liter

Didukung oleh motor hidrolik melalui peredam tipe planet.

Rem:

Rem multi-cakram pegas yang dilepas secara hidraulik dipasang pada motor kerekan boom dan dioperasikan melalui a katup penyeimbang.

Kunci drum:

Ratchet eksternal untuk mengunci drum.

Drum:

Drum ganda, beralur untuk diameter 28 mm. tali kawat.

Kecepatan garis:

Garis tunggal pada lapisan drum pertama

Mengangkat/Menurunkan:

28~2 m/mnt x 2

Boom hoist reeving:

30 bagian dari 28 mm dia.kekuatan tinggi tali kawat

Backstop boom:

Diperlukan untuk semua panjang boom

Drum H1 dan H2 untuk kerekan beban yang ditenagai oleh motor pendorong variabel hidraulik, digerakkan melalui planetary reducer.

Rem:

Rem multi-cakram pegas yang dilepas secara hidraulik dipasang pada motor kerekan dan dioperasikan melalui katup penyeimbang.

Kunci drum:

Ratchet eksternal untuk mengunci drum.

Drum:

H1 dan H2: 640 mm P.C.D. x 1.367 mm Lg. drum lebar, beralur untuk tali kawat 28 mm. Kapasitas tali adalah 830 m panjang penyimpanan.

Catatan:

Panjang tali yang tercantum di atas menunjukkan kapasitas drum dan mungkin berbeda dari panjang tali sebenarnya yang diberikan saat mesin dikirim.

Kecepatan jalur:

110 ~ 3 m/mnt
Baris tunggal pada lapisan pertama

Tarikan garis terukur:

137 kN {14.0 tf}

Unit ayun ditenagai oleh roda gigi penggerak penggerak motor hidrolik melalui reduksi planet (4 set), sistem ayunan menyediakan Rotasi 360°.

Rem parkir ayun:

Set pegas, dilepaskan secara hidraulik
rem cakram ganda dipasang pada motor ayun.

Lingkaran ayun:

Bantalan rol tiga baris dengan roda gigi ayun yang dipotong secara internal.

Kecepatan ayunan:

0,9 menit-1 {rpm}

Rangka atas mesin presisi bebas torsi. Semua komponen terletak dengan jelas dan ramah layanan. Mesin dengan kebisingan rendah tingkat.

Benar-benar tertutup, kabin penglihatan penuh dengan kaca pengaman, sepenuhnya disesuaikan, dapat dimiringkan hingga 15 derajat, kursi bersandaran tinggi dengan sandaran kepala dan sandaran tangan, dan wiper dan jendela intermiten mesin cuci (lampu langit dan jendela depan.)

Perlengkapan kabin:

AC, kompartemen yang nyaman (untuk alat), tempat gelas, asbak, pemantik rokok, pelindung matahari, tirai atap, kaca berwarna, lantai tikar, pijakan kaki, baki sepatu

Kontrol:

Lima tuas yang dapat disesuaikan untuk semua derek dan kontrol ayun

Carbody yang dilas baja dengan gandar. Rakitan perayap adalah dirancang dengan fitur pemutusan cepat untuk penghapusan individual sebagai satu kesatuan dari as. Ketegangan sabuk perayap dipertahankan oleh gaya dongkrak hidrolik pada blok bantalan penyetel lintasan.

Penggerak perayap:

Dua penggerak penggerak hidraulik independen dibangun ke setiap bingkai sisi perayap. Setiap drive terdiri dari hidrolik motor yang menggerakkan gelas penggerak melalui roda gigi planet kotak. Motor hidrolik dan gear box dibangun ke dalam crawler bingkai samping dalam lebar sepatu.

Rem perayap:

Pegas, parkir yang dilepaskan secara hidraulik
rem terpasang pada setiap penggerak penggerak.

Mekanisme kemudi:

Sistem penggerak hidraulik menyediakan keduanya
skid steering (mengemudi hanya satu track) dan counter-rotating steering (mengemudi setiap track dalam arah yang berlawanan).

Track roller:

Roller track tertutup.

Sepatu (datar):

lebar masing-masing perayap 1.500 mm

Maks. kecepatan perjalanan:

1,0/0,6 km/jam

Maks. kemampuan menanjak:

20%

Termasuk alat berat dasar, counterweight =200 metrik ton, bobot carbody = 50 metrik ton, boom tugas berat standar 24 m, dan blok pengait 450 metrik ton. Tidak termasuk perangkat koneksi cepat dan translifter atas.

Berat:

444 metrik ton

Tekanan tanah:

142 kPa {1,5 kgf/cm2}

Boom dan Jib: Konstruksi kisi yang dilas menggunakan baja tarik tinggi berbentuk tabung akord dengan koneksi pin antar bagian. Panjang Boom dan Jib
