Perbedaan mesin 4 tak dan 2 tak

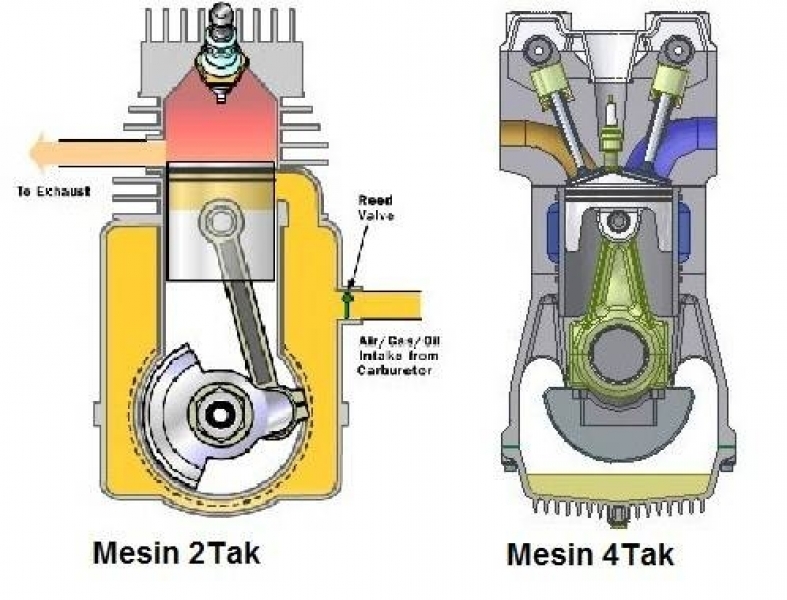

Perbedaan Desain Mesin Dua Tak dengan Mesin Empat Tak

• Pada mesin dua tak, sekali pembakaran terjadi dalam satu putaran penuh pada poros engkol (crankshaft), sedangkan pada mesin empat tak, sekali proses pembakaran terjadi dalam dua putaran penuh pada poros engkol.
• Mesin empat tak memerlukan mekanisme katup (valve mechanism) dalam bekerjanya untuk membuka dan menutup lubang pemasukan dan pembuangan, sedangkan pada mesin dua tak tidak membutuhkan katup kecuali mesin dua tak diesel. Piston dan ring piston berfungsi untuk menbuka dan menutup lubang pemasukan dan pembuangan. Pada awalnya, mesin dua tak tidak dilengkapi dengan katup, namun dalam perkembangannya katup satu arah (one way valve) akan dipasang di antara ruang bilas dan karburator untuk:
1. Menjaga agar gas yang sudah masuk ke dalam ruang bilas tidak dapat masuk kembali ke karburator.
2. Menjaga tekanan dalam ruang bilas secara ketat saat piston mengkompresi ruang bilas.
• Lubang pemasukan dan lubang pembuangan pada mesin dua tak terdapat pada dinding silinder, sedangkan pada mesin empat tak terdapat pada kepala silinder (cylinder head). Ini adalah alasan utama yang membuat mesin 4 tak tidak menggunakan oli samping.

 Motor bakar empat langkah

 Motor bakar empat langkah adalah mesin pembakaran dalam, yang dalam satu kali siklus pembakaran akan mengalami empat langkah piston. Sekarang ini, mesin pembakaran dalam pada mobil, sepeda motor, truk, pesawat terbang, kapal, alat berat dan sebagainya, umumnya menggunakan siklus empat langkah. Empat langkah tersebut meliputi langkah isap (pemasukan),kompresi, tenaga dan langkah buang. Yang secara keseluruhan memerlukan dua putaran poros engkol (crankshaft) per satu siklus pada mesin bensin atau mesin diesel.

 Prinsip Kerja

 Istilah-istilah baku yang berlaku dalam teknik otomotif yang harus diketahui untuk bisa memahami prinsip kerja mesin ini:

      TMA (titik mati atas) atau TDC (top dead centre): Posisi piston berada pada titik paling atas dalam silinder mesin atau piston berada pada titik paling jauh dari poros engkol (crankshaft).

      TMB (titik mati bawah) atau BDC (bottom dead centre): Posisi piston berada pada titik paling bawah dalam silinder mesin atau piston berada pada titik paling dekat dengan poros engkol (crankshaft).

Langkah ke 1

Piston bergerak dari TMA ke TMB, posisi katup masuk terbuka dan katup keluar tertutup, mengakibatkan udara (mesin diesel) atau gas (sebagian besar mesin bensin) terhisap masuk ke dalam ruang bakar. Proses udara atau gas sebelum masuk ke ruang bakar dapat dilihat pada system pemasukan.

Langkah ke 2

Piston bergerak dari TMB ke TMA, posisi katup masuk dan keluar tertutup, mengakibatkan udara atau gas dalam ruang bakar terkompresi. Beberapa saat sebelum piston sampai pada posisi TMA, waktu penyalaan (timing ignition) terjadi (pada mesin bensin berupa nyala busi sedangkan pada mesin diesel berupa semprotan (suntikan) bahan bakar).

Langkah ke 3

Gas yang terbakar dalam ruang bakar akan meningkatkan tekanan dalam ruang bakar, mengakibatkan piston terdorong dari TMA ke TMB. Langkah ini adalah proses yang akan menghasilkan tenaga.

Langkah ke 4

Piston bergerak dari TMB ke TMA, posisi katup masuk tertutup dan katup keluar terbuka, mendorong sisa gas pembakaran menuju ke katup keluar yang sedang terbuka untuk diteruskan ke lubang pembuangan.

Motor bakar dua tak

Motor bakar dua tak adalah mesin pembakaran dalam yang dalam satu siklus pembakaran akan mengalami dua langkah piston, berbeda dengan putaran empat-tak yang mengalami empat langkah piston dalam satu kali siklus pembakaran, meskipun keempat proses intake, kompresi, tenaga dan pembuangan juga terjadi. Mesin dua tak juga telah digunakan dalam mesin diesel, terutama dalam rancangan piston berlawanan, kendaraan kecepatan rendah seperti mesin kapal besar dan mesin V8 untuk truk dan kendaraan berat.

Prinsip Kerja

Istilah-istilah baku yang berlaku dalam teknik otomotif yang harus diketahui untuk bisa memahami prinsip kerja mesin ini:

• TMA (titik mati atas) atau TDC (top dead centre): Posisi piston berada pada titik paling atas dalam silinder mesin atau piston berada pada titik paling jauh dari poros engkol (crankshaft).
• TMB (titik mati bawah) atau BDC (bottom dead centre): Posisi piston berada pada titik paling bawah dalam silinder mesin atau piston berada pada titik paling dekat dengan poros engkol (crankshaft).
• Ruang bilas yaitu ruangan di bawah piston dimana terdapat poros engkol (crankshaft). Sering disebut sebagai bak engkol (crankcase) berfungsi gas hasil campuran udara, bahan bakar dan pelumas bisa tercampur lebih merata.
• Pembilasan (scavenging) yaitu proses pengeluaran gas hasil pembakaran dan proses pemasukan gas untuk pembakaran dalam ruang bakar.

Langkah ke 1

Piston bergerak dari TMA ke TMB.

1. Saat bergerak dari TMA ke TMB, piston akan menekan ruang bilas yang berada di bawahnya. Semakin jauh piston meninggalkan TMA menuju TMB akan semakin meningkat pula tekanan di ruang bilas.
2. Pada titik tertentu, piston (ring piston) akan melewati lubang pembuangan gas dan lubang pemasukan gas. Posisi masing-masing lubang tergantung dari desain perancang. Umumnya ring piston akan melewati lubang pembuangan terlebih dahulu.
3. Pada saat ring piston melewati lubang pembuangan, gas di dalam ruang bakar keluar melalui lubang pembuangan.
4. Pada saat ring piston melewati lubang pemasukan, gas yang tertekan di dalam ruang bilas akan terpompa masuk ke dalam ruang bakar, sekaligus mendorong keluar gas yang ada di dalam ruang bakar menuju lubang pembuangan.
5.  Piston terus menekan ruang bilas sampai titik TMB, sekaligus memompa gas dalam ruang bilas menuju ke dalam ruang bakar.

Langkah ke 2

Piston bergerak dari TMB ke TMA.

1.  Saat bergerak dari TMB ke TMA, piston akan menghisap gas hasil percampuran udara, bahan bakar dan pelumas ke dalam ruang bilas. Percampuran ini dilakukan oleh karburator atau sistem injeksi.
2.   Saat melewati lubang pemasukan dan lubang pembuangan, piston akan mengkompresi gas yang terjebak di dalam ruang bakar.
3. Piston akan terus mengkompresi gas dalam ruang bakar sampai TMA Beberapa saat sebelum piston sampai di TMA (pada mesin bensin busi akan menyala, sedangkan pada mesin diesel akan menyuntikkan bahan bakar) untuk membakar gas dalam ruang bakar. Waktu nyala busi atau penyuntikan bahan bakar tidak terjadi saat piston sampai ke TMA.
4. melainkan terjadi sebelumnya. Ini dimaksudkan agar puncak tekanan akibat pembakaran dalam ruang bakar bisa terjadi saat piston mulai bergerak dari TMA ke TMB, karena proses pembakaran membutuhkan waktu untuk bisa membuat gas terbakar dengan sempurna oleh nyala api busi atau dengan suntikan bahan bakar.
